铁水转运车与电动轨道转盘联合应用案例：冶金产线铁水包智能转运方案

项目背景

在某冶金生产车间内，原有铁水包转运主要依靠行车，存在多工位衔接效率不高、高温环境下作业连续性受限等问题。为实现电炉出铁至球化、扒渣、倒包等工序的平稳流转，该车间引入了铁水转运车与电动轨道转盘联合应用方案，通过三台转运车、三台转盘协同作业，提升铁水转运的自动化水平和过程可控性。

方案概述

方案以5吨级铁水转运车为核心移动载体，配合地坑安装式电动轨道转盘实现换向，整个系统设计用于连接6台电炉放料口、球化站、扒渣平台、倒包位及缓存区。主要设备参数及配置如下：

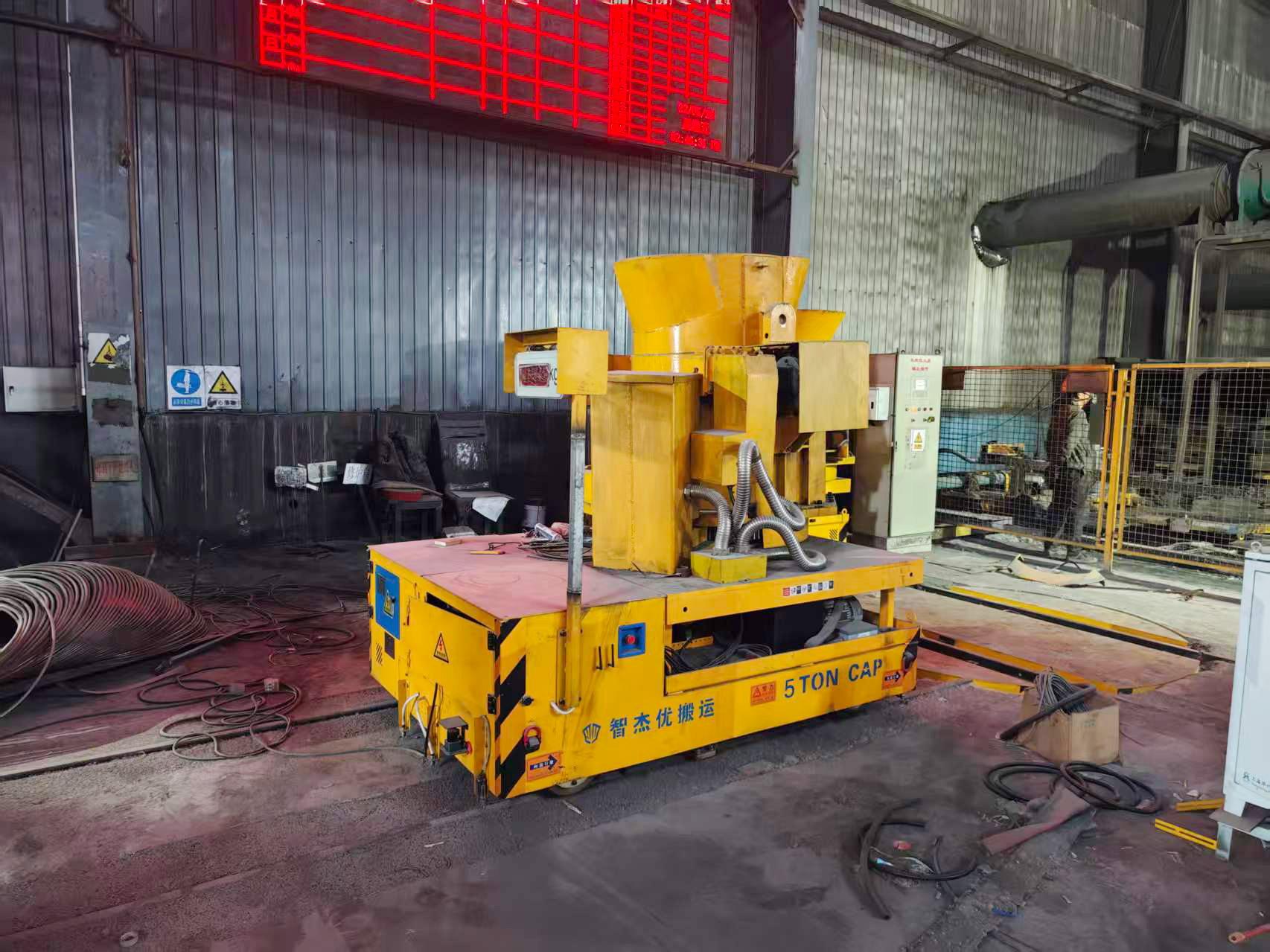

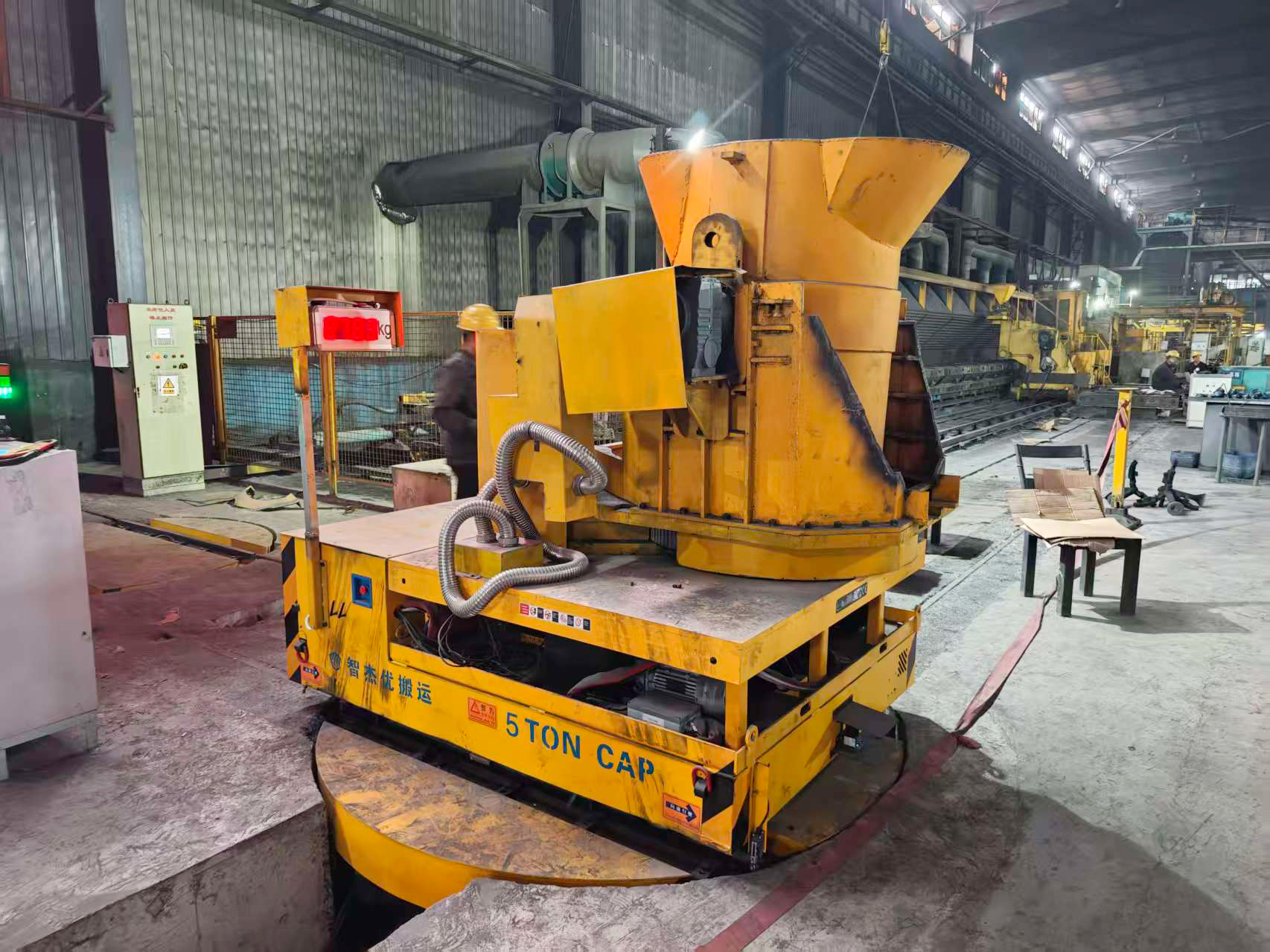

-转运车规格：车体长2.2米，宽1.8米，额定载荷5吨

-车体防护：多层隔热结构，适用于铁水包的高温环境

-升降装置：液压驱动，升降行程500mm，可调整球化包接料高度

-自动化控制：多点位自动停车，重复定位精度±20mm

-安全检测：轨道限位开关防止冲轨；雷达检测装置，遇障自动停车

-称重系统：车体内置高精度称重传感器，实时显示球化包内铁水重量

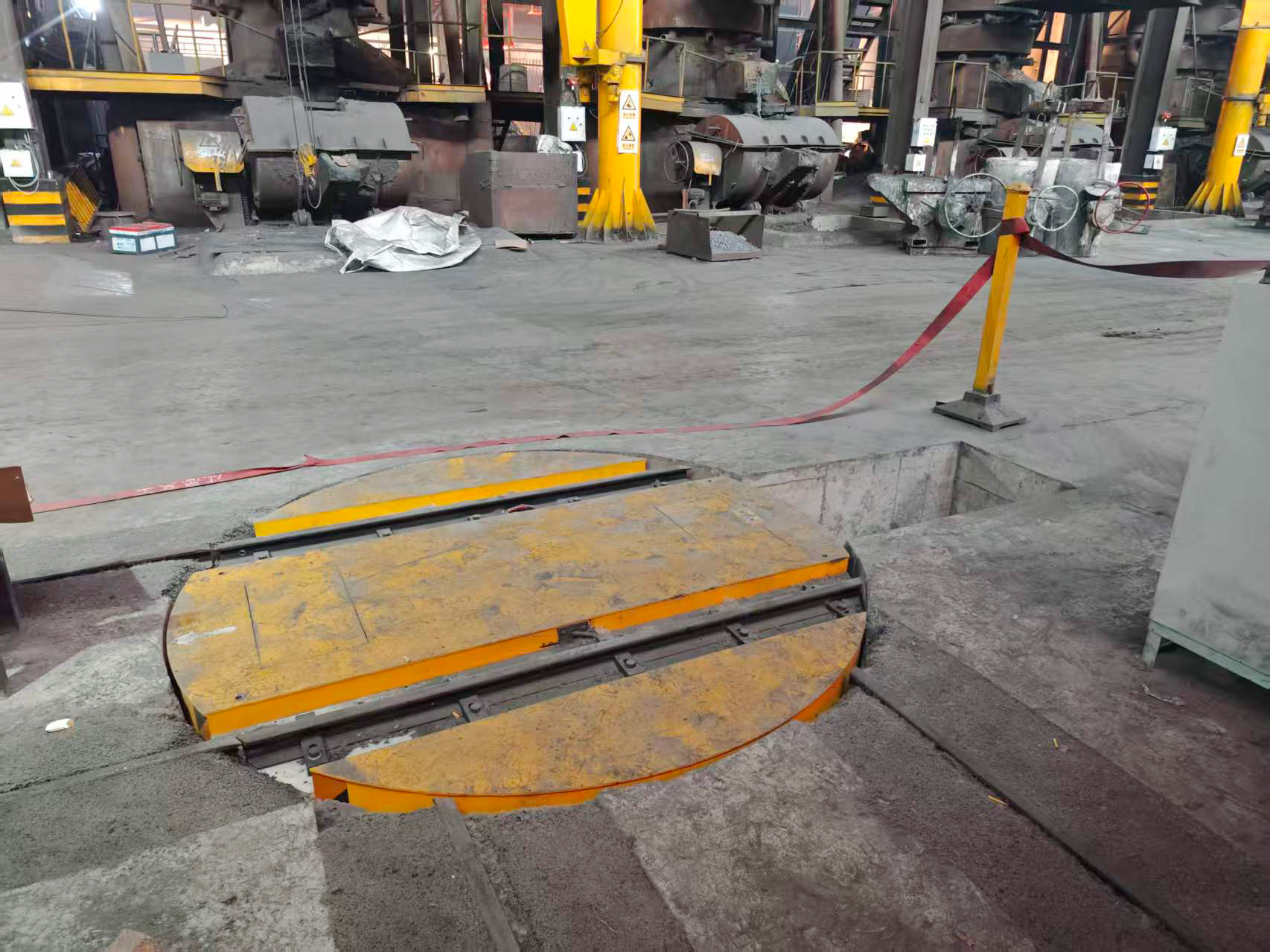

-换向装置：5吨级电动轨道转盘，地坑式安装，小车驶上后可旋转0°~90°（可根据需要设定角度）

-车辆数量：3台转运车（1#、2#、3#），按流程协同调度；3台转盘分别安装在三个路线拐角；

运行流程设计

整个转运流程围绕“电炉放料—球化—扒渣—换向—倒包—返回缓存”的节拍进行，关键步骤包括：

1. 电炉放料准备

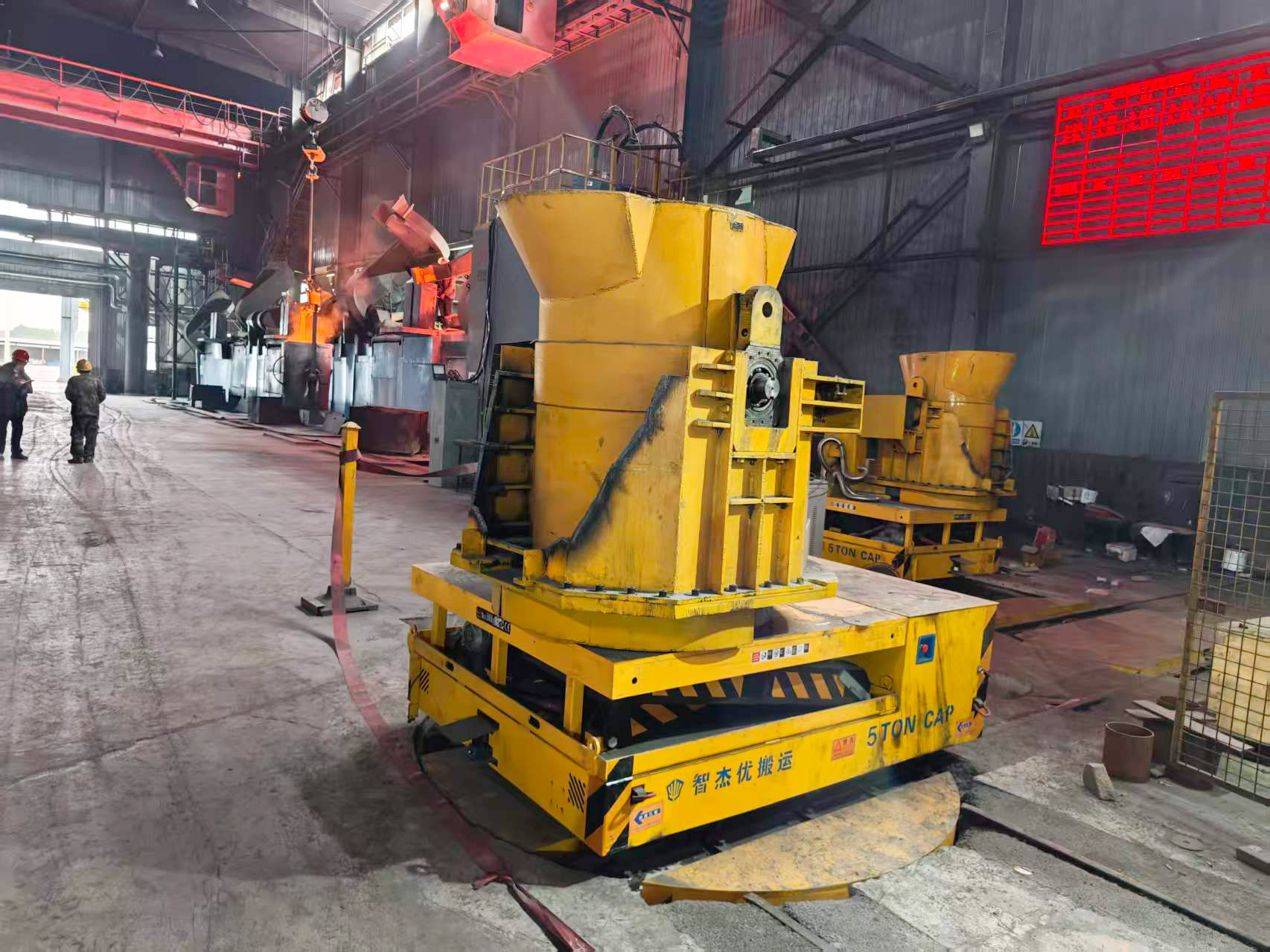

   当①~⑥号电炉中任意一台满足放料条件时，操作人员可通过遥控器或现场按钮发出指令。1#转运车自动移动到对应炉号位置，并停止使球化包料口垂直于电炉口。通过遥控器调整液压升降高度至电炉出铁所需位置，同时称重数据复位清零，显示屏开始显示球化包实时重量。

2. 铁水承接与称重控制

   确认高度到位后，电炉开始倾倒铁水。转运车屏幕实时显示重量信息。当铁水重量达到预先设定的目标值时，停止倾倒。操作人员通过遥控按钮确认接料完成，并控制球化包接料口复位。

3. 球化及扒渣作业

   1#转运车自动行驶至球化站，停止后由工人完成球化操作。球化完成后，小车移动至扒渣平台，进行扒渣作业。

4. 双平台换向与倒包

   扒渣完成后，1#转运车驶入 1#转运平台，在电动转盘上旋转90°；随后继续运行至 2#转运平台，逆时针再旋转90°。两次换向后，小车到达铁水倒包位置。该位置设有传感器及检测开关，确保小车停车位置符合设定要求。

5. 协同调度与缓存

   当1#小车进入倒包环节时，系统将位于缓存区的2#小车移动至1#转运平台与扒渣平台之间，为下一轮电炉放料做好准备。只有在满足放料条件的前提下，2#小车才能按指令驶向对应电炉。倒包完成后，1#小车返回转运车缓存区；2#小车按相同流程开始作业，3#小车作为备用或轮换使用。

关键性能特点

-多点位自动停车：基于位置传感器与控制程序，可在多个设定站点自动停止，定位精度±20mm，满足电炉、球化站、扒渣平台、倒包位等不同工位的重复到位要求。

-称重数据全程可见：每台转运车内置称重传感器，从接料开始到倾倒结束，操作人员可通过屏幕实时掌握铁水重量，辅助控制倾倒量，减少超载或不足。

-防冲轨与防碰撞：轨道两端及关键位置设置限位开关；车体搭载雷达检测模块，在运行路径上遇到人员或障碍物时可自动停车。

-电动转盘换向：地坑式安装不占用地面额外空间，小车直接驶入，转盘旋转实现轨道方向切换。

-高温适应性：车体采用隔热防护处理，液压及电气部件与高温区域隔离，适应冶金车间连续作业环境。

-三车协同工作：通过逻辑互锁与调度管理，1#、2#小车交替执行接料—转运—倒包流程，减少等待时间，缓存区保证快速响应。

应用效果

联合应用方案投入运行后，该冶金产线的铁水转运环节实现了以下提升：

- 人工介入次数减少，主要操作通过遥控或一键指令完成；

- 称重数据的实时反馈使铁水倾倒量控制更稳定；

- 多点位自动停车与转盘换向极大节省人工对位与路线行驶灵活性；

- 防冲轨、遇障停车等功能提升了作业现场的安全性；

- 三台小车轮换作业，可适应连续生产节拍。

适用场景

本方案适用于对铁水、钢水、铝液等高温金属液体需要进行多工位转运的铸造、冶金及有色加工车间，尤其适合炉位较多、路径存在交叉或需要换向的轨道布局。

如需了解详细技术参数、现场布局图纸或定制化设计建议，欢迎联系我们的技术团队。
